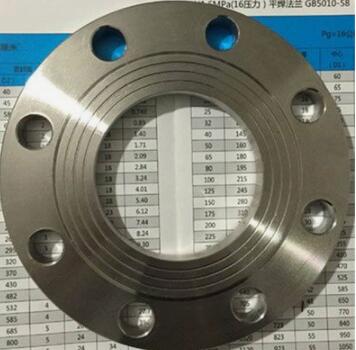

9119新的法蘭規范是2019年的標準規范，不過他已經不叫9119了，這個至于說我們為什么一直叫做9119，已經習慣了，實際上他現在被并入了一個叫做9124.1-2019，這樣的規范里邊，只不過它的一個叫法就叫做板式平焊鋼制管法蘭。這樣的法蘭產品在它的62頁上有兩個圖，這兩個圖呢就是說它的類型和尺寸分別是圖31和圖32。分別是兩產品的兩種形式，其實說是兩種形式，感覺到就是多了一個突面。不是凹凸的那個凸，而是那個突然的那個突。所不同的它的這個厚度是算上了他的凸起的那一一個水線臺的。等于說這個產品也有水線，臺這也不是叫水線臺在這應該叫密封臺。這里邊沒有提及到密封水線這樣的一個東西，所以在9119這個法蘭產品里邊是沒有這個水線這一說的，只是在他的130頁這個規范里邊，圖表106上面寫著密封面的，表面粗糙度上，這邊對全平面的法蘭還有凸面凹凸面，水槽面o型，圈面環連接面，他的一個頂大的表面粗糙度作出了規定。下面有一個標注，這個標注寫著說密封面一般加工成鋸齒型的同心圓或螺旋齒槽。在這個20593這個化工部的法蘭產品的說明里邊也有這樣的一個規定，并且它下面的一些什么圓角半徑應不小于1.5毫米，同心圓或螺旋齒槽的深·度大于是0.05毫米截距為0.5毫米到0.6毫米寫的都是差不多的意思，全平面就是很亮的那種全平面為什么要加工出這樣的一個東西來呢？有疑問歸有疑問，就是按照人家說的就必然是有人家的一個要求在里邊的，我們法蘭工廠只是按照這樣的一個標準規范的法蘭產品進行生產就是了。http://m.gzisa.cn
